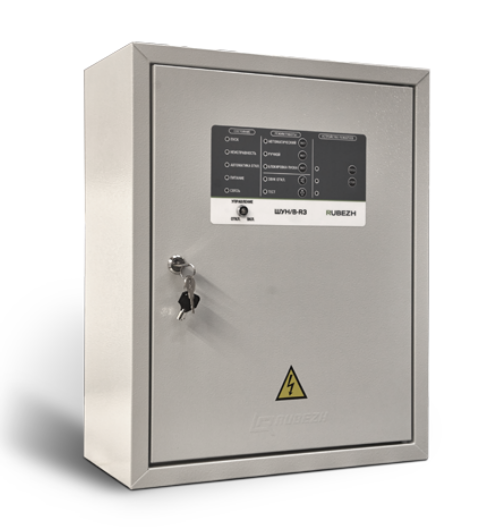

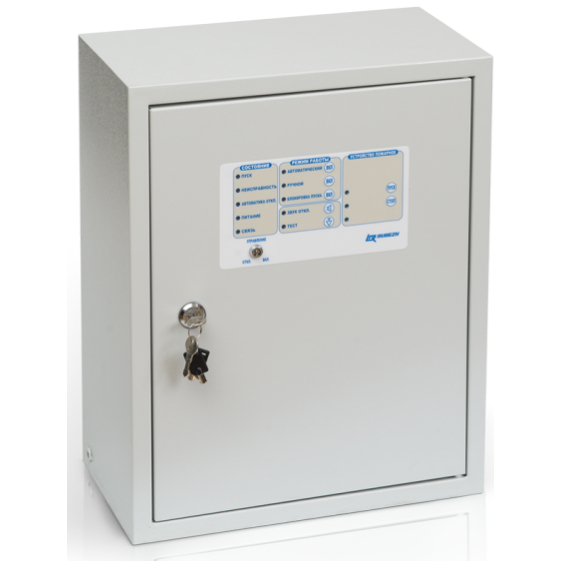

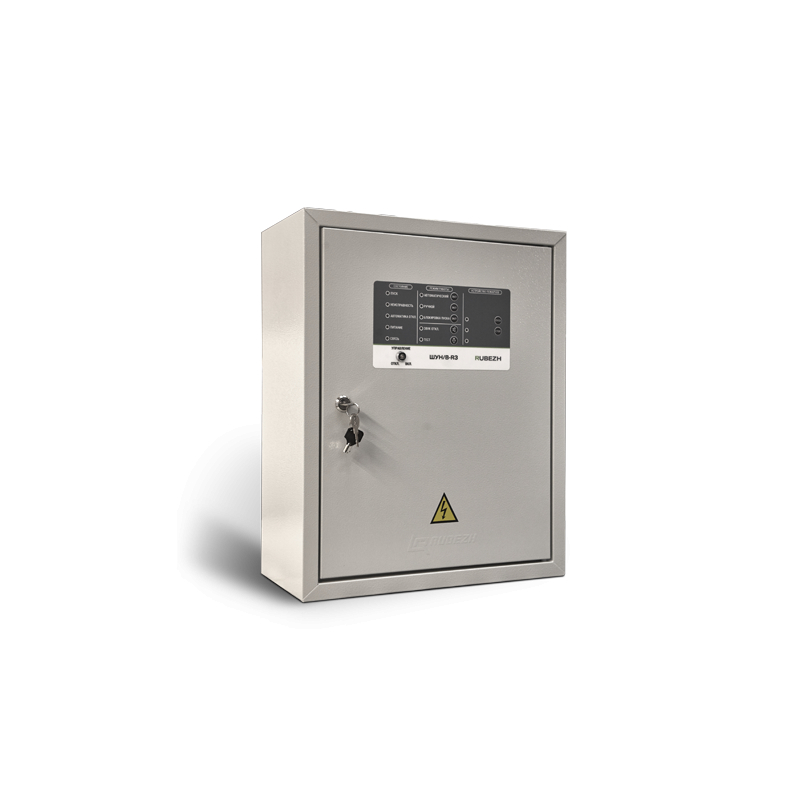

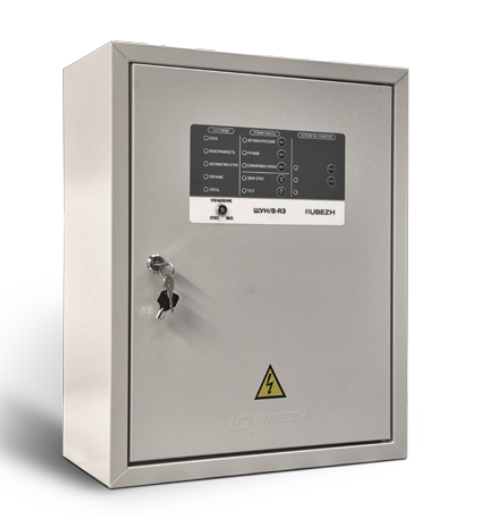

Рубеж ШУН/В-3-03-R3 (IP54) Шкаф управления адресный.
ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 1,5 кВт до 3 кВт.
Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В ШУ исполнения -00 устанавливаются силовые элементы автоматики стандартного исполнения, рекомендуется для управления электродвигателями насосов в системах пожаротушения. В ШУ исполнения -03 устанавливается автоматический выключатель без теплового расцепителя, рекомендуется для управления электродвигателями противодымной вентиляции. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.
В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:
ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 1,5 кВт до 3 кВт.
Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В ШУ исполнения -00 устанавливаются силовые элементы автоматики стандартного исполнения, рекомендуется для управления электродвигателями насосов в системах пожаротушения. В ШУ исполнения -03 устанавливается автоматический выключатель без теплового расцепителя, рекомендуется для управления электродвигателями противодымной вентиляции. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.
В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:
- пожарного насоса;
- дренажного насоса;
- жокей-насоса;
- вентилятора.
ШУН/В-R3 реализует следующие функции:
- контроль наличия и параметров электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В-R3 может находиться в следующих режимах управления:
-
«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
-
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
-
«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
| Напряжение питания, В | - 400 (+40/–60) |
| Ток потребления от АЛС, мА, не более | 0.21 |
| Масса, не более | 5,5 |
| Управление калорифером | Нет |
| Мощность подключаемого электродвигателя, кВт | 15 |
| Собственная потребляемая мощность от сети, ВА, не более | 100 |
| Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
| Тип системы заземления | TN-C/ТN-S |
| Размеры | 410х410х210 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
