Модуль контроля доступа МКД-2-R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.
Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.
Модуль МКД-2-R3 предназначен для:
-
питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
-
приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
-
управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
-
контроля прохода.
Модуль МКД-2-R3 может работать с одной двусторонней точкой прохода либо с двумя односторонними точками и контролирует факт прохода посредством СМК:
-
если МКД-2-R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
-
если МКД-2-R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».

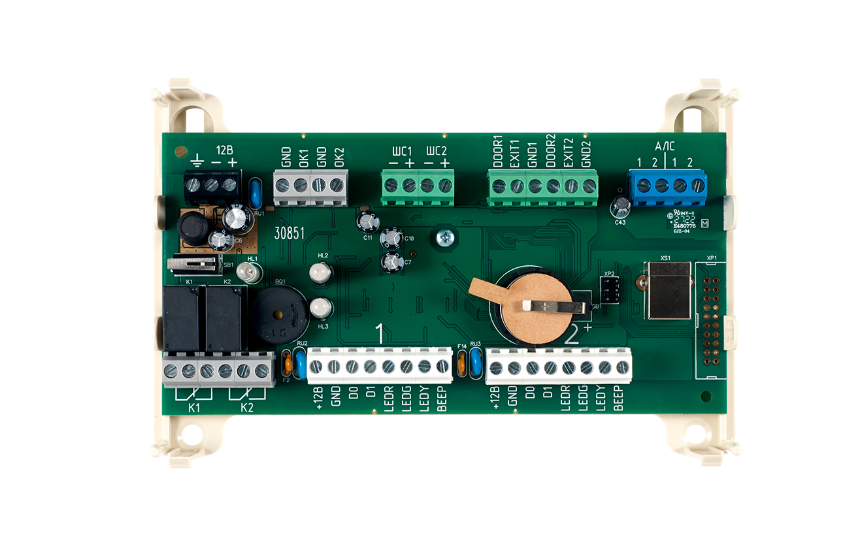

На плате модуля расположены три светодиода, отвечающие за состояние модуля:
-
Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
-
1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).
-
Модуль МКД-2-R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Модуль МКД-2-R3 совместим с биометрическими считывателями ТМ BioSmart.
Поддерживаются считыватели следующих моделей:
-
BioSmart 5M
-
BioSmart FS-80.
Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.
При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.
| Напряжение питания, В | от 10,2 до 14 |
| Ток потребления от АЛС, мА, не более | 0.5 |
| Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более | 50 |
| Основной протокол обмена данными между модулем и считывателем | WIEGAND-26 |
| Ток потребления от источника питания (без учета подключенных считывателей и нагрузки), мА, не более | 100 |
| Максимальный ток, выдаваемый для питания каждого считывателя, мА, не более | 100 |
| Максимальный постоянный ток, коммутируемый электронными ключами, при напряжении 30 В, А, не более | 0.5 |
| Максимальная длина проводов линии связи модуля с исполнительным устройством, м, не более | 50 |
| Максимальный ток, коммутируемый контактами релейного выхода, при напряжении до 250 В, А, не более | 3 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 250 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
